Le câble panneau solaire est un câble spécial qui relie vos panneaux solaires en toute sécurité. Il est conçu pour durer longtemps face au soleil, à l’eau et à la corrosion. Vous devez choisir la bonne taille selon la distance et la puissance, pour éviter de perdre de l’énergie.
Le maillon faible d’une installation solaire n’est pas le panneau lui-même, mais le fil qui transporte vos précieux watts jusqu’à l’onduleur. Un conducteur inadapté, et l’oxydation combinée à la chaleur transforment votre investissement en un tas de ferraille improductif — même sur une toiture neuve, face aux embruns et au soleil de plomb.
Je vais vous expliquer pourquoi je ne jure que par le câble panneau solaire H1Z2Z2-K en cuivre étamé pour garantir une production optimale pendant vingt-cinq ans. On décortique ensemble les secrets du dimensionnement et du sertissage pour que votre installation reste aussi solide que le répertoire de notre Johnny national.
Pourquoi je ne jure que par le câble solaire H1Z2Z2-K sur mes chantiers
Le câble H1Z2Z2-K en cuivre étamé est une norme de référence garantissant une résistance aux UV et températures extrêmes (-40°C à +90°C). Sa double isolation protège les flux DC contre l’oxydation précoce de l’âme conductrice.
Standard en cuivre étamé résistant aux UV et à l’ozone, certifié AD8 pour une étanchéité totale.
Je me souviens d’un chantier à Carry-le-Rouet où les fils pendaient comme de la vieille ficelle. En 35 ans de métier, j’ai vu que le soleil ne pardonne jamais le matériel bas de gamme.
La différence entre un fil classique et le cuivre étamé
Le fil rigide classique ne survit pas sur un toit. L’humidité constante ronge le cuivre nu. C’est là que la facture se joue pour vous.
Le cuivre étamé possède une couche d’étain protectrice. Ce bouclier bloque l’oxydation verte pour maintenir une conductivité parfaite durant vingt-cinq ans. C’est le secret de la longévité de votre installation.
La double isolation est vitale. Elle sécurise les tensions continues élevées du parc solaire.
Résister au mistral et aux UV sans broncher

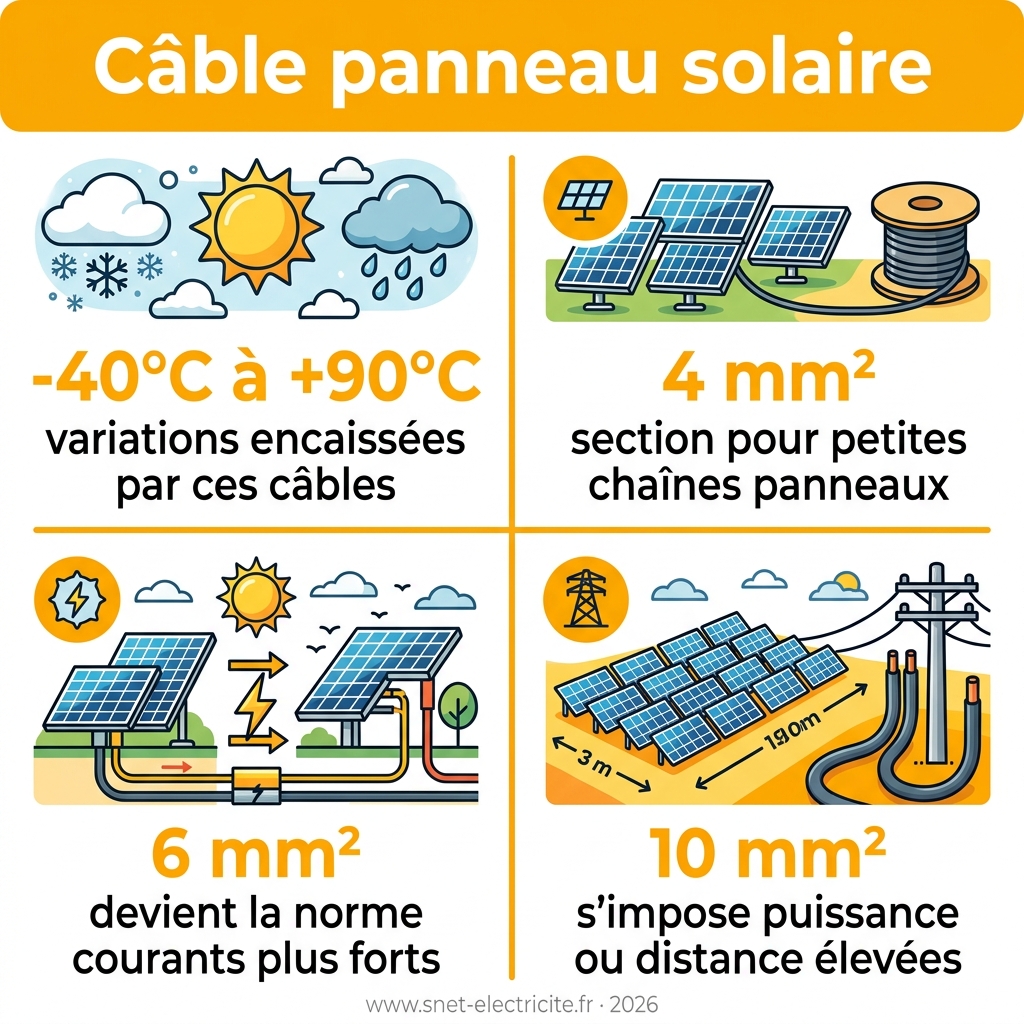

Ces câbles encaissent des variations de -40°C à +90°C. C’est indispensable pour vos toits brûlants en été ou gelés en hiver.
La gaine résiste mécaniquement à l’ozone et aux ultraviolets. Elle ne doit pas craqueler sous notre soleil. La solidité reste la base.
La certification AD8 prouve que le matériel reste étanche lors d’averses violentes. Pensez à bien dimensionner pour éviter les pertes. Comme dirait Johnny, il faut allumer le feu, mais pas dans vos câbles !
Mon conseil : ne jouez pas avec le câblage, c’est l’artère de votre autonomie.
Calculer la section de câble pour éviter de perdre des watts en route
Choisir le bon matériau est un début, mais dimensionner correctement l’épaisseur du fil est ce qui sauve votre production réelle.
Ma méthode pour choisir entre 4 mm² et 6 mm²
Je regarde d’abord l’intensité de votre courant. Le 4 mm² suffit souvent pour les petites chaînes de panneaux. Pourtant, le 6 mm² devient la norme pour sécuriser les courants plus forts.
| Puissance crête (W) | Distance max (m) | Section conseillée (mm²) | Perte estimée |
|---|---|---|---|
| 500W | 10m | 4 mm² | < 1% |
| 1500W | 10m | 4 mm² | < 1% |
| 1500W | 20m | 6 mm² | < 1% |
| 3000W | 10m | 6 mm² | < 1% |
| 3000W | 20m | 10 mm² | < 1% |
Parlons du 10 mm². Ce diamètre s’impose quand la puissance dépasse les standards ou que la distance s’allonge. N’hésitez pas à surdimensionner pour gagner en efficacité sur votre installation.
Gérer la distance entre vos panneaux et l’onduleur
La chute de tension est votre ennemie. Plus le câble panneau solaire est long, plus la résistance augmente. Vos précieux watts se transforment alors en chaleur inutile.
Visez toujours l’objectif des 1% de perte. C’est la limite pour une installation rentable. Calculez précisément selon la tension Vmp de vos modules. Un mauvais calcul bride votre onduleur dès le démarrage.
Une chute de tension supérieure à 5% provoque des pertes d’énergie massives et un échauffement thermique. Cela dégrade les isolants et crée un risque d’incendie réel.
Un fil trop fin chauffe et dégrade les isolants. La sécurité incendie commence par un diamètre de cuivre respecté. La connectique est le dernier maillon à soigner avant de mettre votre installation en service.
Réussir vos connexions MC4 comme un pro de Martigues
Une fois la section validée, le maillon faible devient souvent le point de contact, là où le courant doit circuler sans obstacle.
Le sertissage pour garantir une étanchéité parfaite
Pour un câble panneau solaire fiable, voici mon matériel indispensable :
- Pince à sertir spécifique MC4
- Dénudeur de précision
- Connecteurs mâles/femelles
- Clés de serrage
Insérez le contact métallique sans écraser les brins de cuivre. La pression doit être ferme mais contrôlée. Un mauvais contact crée des arcs électriques dangereux.
Vérifiez le clic de sécurité. Tirez légèrement sur le fil pour tester la tenue. L’étanchéité dépend de ce blocage mécanique.
Séparer proprement les liaisons intérieures et extérieures
Différenciez bien le courant continu de l’alternatif. Les câbles DC restent dehors ou en gaines dédiées. Ne mélangez jamais les circuits dans le même conduit.
Utilisez des boîtes de dérivation. Pour les zones exposées, le gel étanche est un allié précieux. Il empêche toute remontée d’humidité par capillarité vers l’onduleur.
Protégez mécaniquement l’intérieur avec des gaines ICTA. Cela évite les frottements et facilite la maintenance future. Un montage bâclé reste la première cause de sinistre sur une installation neuve. Mon conseil : restez rigoureux sur chaque centimètre.
Sécurité et finitions pour que l’installation dure autant que Johnny
La performance ne vaut rien sans une sécurité sans faille qui protège votre maison sur le long terme.
La mise à la terre et les accessoires de fixation
Raccordez chaque cadre métallique au collecteur de terre principal. C’est votre assurance indispensable contre la foudre.
Gérez les câbles pendants avec des colliers résistants aux UV. Un fil qui frotte sur les tuiles finira par se dénuder. Fixez donc tout solidement sous les rails pour éviter l’usure.
Utilisez des goulottes en aluminium. Elles bloquent efficacement les dents des rongeurs nuisibles.
Mon protocole de contrôle pour dormir sur vos deux oreilles
Mesurez la tension à vide avec votre multimètre avant de brancher l’onduleur. Vérifiez bien que chaque chaîne délivre le voltage exact attendu par le fabricant.
Inspectez visuellement les courbures des câbles. Évitez les angles vifs qui stressent le cuivre. Les rayons doivent rester souples.
Prévoyez une maintenance annuelle. Vérifiez le serrage des borniers et l’état des gaines. Un coup d’œil rapide suffit à éviter une panne majeure en plein été.
Pour vos chantiers, retenez l’essentiel : misez sur le cuivre étamé H1Z2Z2-K, calculez une section de 6 mm² pour limiter les pertes et soignez vos connecteurs MC4. Ce câblage solaire robuste protège durablement votre production contre les UV et l’humidité. Ne laissez pas un fil mal calibré éteindre votre feu sacré.
FAQ
Pourquoi je vous conseille le câble H1Z2Z2-K plutôt qu’un fil électrique classique ?
Sur mes chantiers à Martigues, je ne pose que ça. Contrairement au fil rigide qu’on utilise dans les murs de la maison, le H1Z2Z2-K est en cuivre étamé. Cette fine couche d’étain, c’est le secret pour éviter que le cuivre ne devienne tout vert avec l’humidité de nos toitures. C’est un câble costaud, avec une double isolation, fait pour encaisser les UV et des températures qui grimpent jusqu’à 90°C sans broncher.
Il est certifié étanche AD8, ce qui veut dire qu’il ne craint pas les grosses averses. Pour que votre installation dure aussi longtemps que la carrière de Johnny, il faut du matériel qui résiste au temps et à l’ozone. C’est la seule façon de garantir que le courant circule bien pendant vingt-cinq ans sans risque d’incendie ou de coupure.
Comment savoir si on doit choisir une section de 4 mm² ou de 6 mm² ?
C’est une question de bon sens et de calcul. Le 4 mm² fait souvent l’affaire pour les petites installations, mais dès qu’on commence à aligner les panneaux ou que la distance avec l’onduleur s’allonge, je passe direct au 6 mm². L’idée, c’est de ne pas perdre vos précieux watts en route à cause de la résistance du fil. On cherche à rester sous la barre des 1 % de perte de tension pour que l’installation reste rentable.
Si vous avez une grande longueur de câble, la résistance augmente et ça chauffe. Pour les cas particuliers où la puissance est vraiment forte ou le trajet très long, je n’hésite pas à sortir le 10 mm². Mieux vaut surdimensionner un peu et dormir tranquille plutôt que de brider votre production à cause d’un fil trop mince qui transforme l’énergie en chaleur inutile.
Est-ce qu’on peut mélanger n’importe quelle marque de connecteurs MC4 ?
Ah, surtout pas ! C’est l’erreur classique qui peut coûter cher. Les connecteurs MC4 doivent être de la même marque et du même type pour garantir une étanchéité et un contact parfaits. Si vous mélangez les fabricants, vous risquez un mauvais appairage, de la corrosion, et surtout des arcs électriques qui peuvent foutre le feu. Moi, je reste fidèle aux connecteurs de qualité comme les Stäubli.
Pour le montage, oubliez la pince de bricoleur du dimanche. Il faut une pince à sertir spécifique pour écraser le cuivre correctement dans le contact métallique. Un bon « clic » au verrouillage et un petit test en tirant sur le fil, c’est ma routine pour être sûr que rien ne bougera, même avec le mistral qui souffle en tempête.
Quelles sont les précautions à prendre pour la mise à la terre ?
La sécurité, c’est sacré. Tous les cadres métalliques de vos panneaux doivent être reliés à la terre avec un câble type H07V-K ou H07RN-F, bien protégé dans une gaine. C’est votre seule assurance si la foudre décide de tomber dans le quartier. Je vérifie toujours que chaque panneau est bien raccordé au collecteur principal de la maison.
Enfin, ne laissez jamais traîner les câbles sur les tuiles. Avec le vent, ils frottent et finissent par se dénuder. Je fixe tout proprement sous les rails avec des colliers qui résistent aux UV. Et pour les passages dans les combles, je mets des goulottes ou des gaines ICTA pour protéger les fils contre les dents des rongeurs qui adorent grignoter les isolants.
